GP01-SR2650-L-FEET

Liên hệ Còn hàng

• Ứng dụng: Hệ mái tôn sóng vuông bắn vít 5/6/7/9/11 sóng
• Độ dốc mái: Phù hợp từ 10→30°
• Kích thước mỗi dãy :Từ 6 → 8 Tấm
• Độ cao mái: Lên đến 20m
• Thiết kế chịu gió: Lên đến ≥60 m/s (H.S.A.T= 3-5 )
• Kiểu  tấm Pin: Loại đóng khung nhôm
• Vật liệu: Khung nhôm Anode 6005 -T6,Inox 304
• Độ dày lớp mạ Anode: Từ 15→20µm (AA15)
• Tuổi thọ kết cấu: Thiết kế trên 30 năm
• Bảo hành: 10 Năm

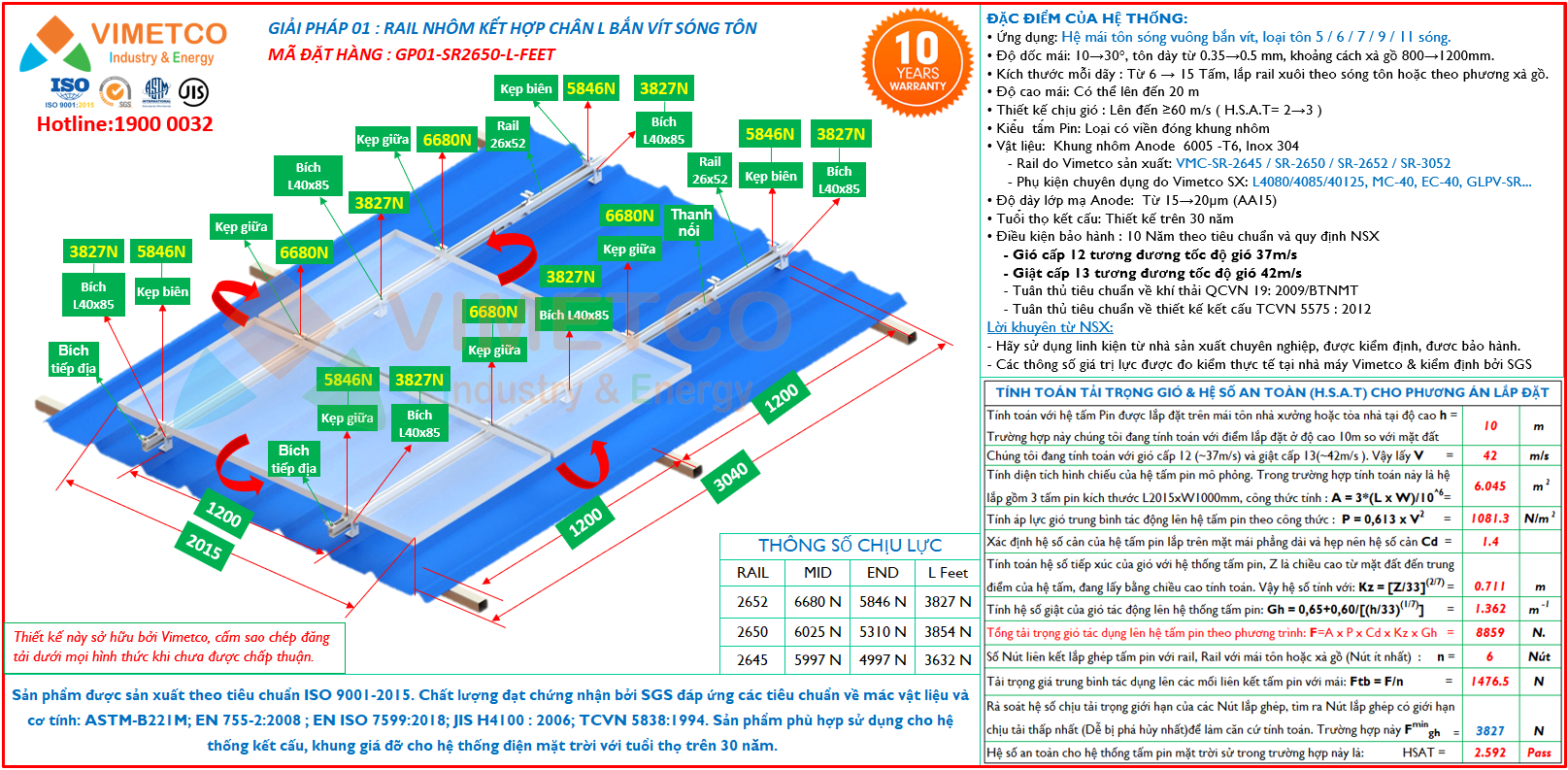

ĐẶC ĐIỂM CỦA HỆ THỐNG:

• Ứng dụng: Hệ mái tôn sóng vuông bắn vít, loại tôn 5 / 6 / 7 / 9 / 11 sóng.

• Độ dốc mái: 10→30°, tôn dày từ 0.35→0.5 mm, khoảng cách xà gồ 8001200mm.

• Kích thước mỗi dãy : Từ 6 → 15 Tấm, lắp Mini rail Z50x100xL200 dọc theo phương xà gồ.

• Độ cao mái: Có thể lên đến 20 m

• Thiết kế chịu gió : Lên đến ≥60 m/s ( H.S.A.T= 35 )

• Kiểu  tấm Pin: Loại có viền đóng khung nhôm

• Vật liệu:  Khung nhôm Anode  6005 -T6, Inox 304

     - Rail do Vimetco sản xuất: VMC-Z-500x100x200A , VMC-Z-500x100x300A

     - Phụ kiện chuyên dụng do Vimetco sản xuất: Kẹp MC-40,EC-40,GLPV-SR, GCPV-03,...

• Độ dày lớp mạ Anode:  Từ 1520µm (AA15)

• Tuổi thọ kết cấu: Thiết kế trên 30 năm

• Điều kiện bảo hành : 10 Năm theo tiêu chuẩn và quy định NSX

    - Gió cấp 12 tương đương tốc độ gió 37m/s

    - Giật cấp 13 tương đương tốc độ gió 42m/s

    - Tuân thủ tiêu chuẩn về khí thải QCVN 19: 2009/BTNMT

    - Tuân thủ tiêu chuẩn về thiết kế kết cấu TCVN 5575 : 2012

Lời khuyên từ NSX:

- Hãy sử dụng linh kiện từ nhà sản xuất chuyên nghiệp, được kiểm định, đươc bảo hành.

- Các thông số giá trị lực được đo kiểm thực tế tại nhà máy Vimetco & kiểm định bởi SGS

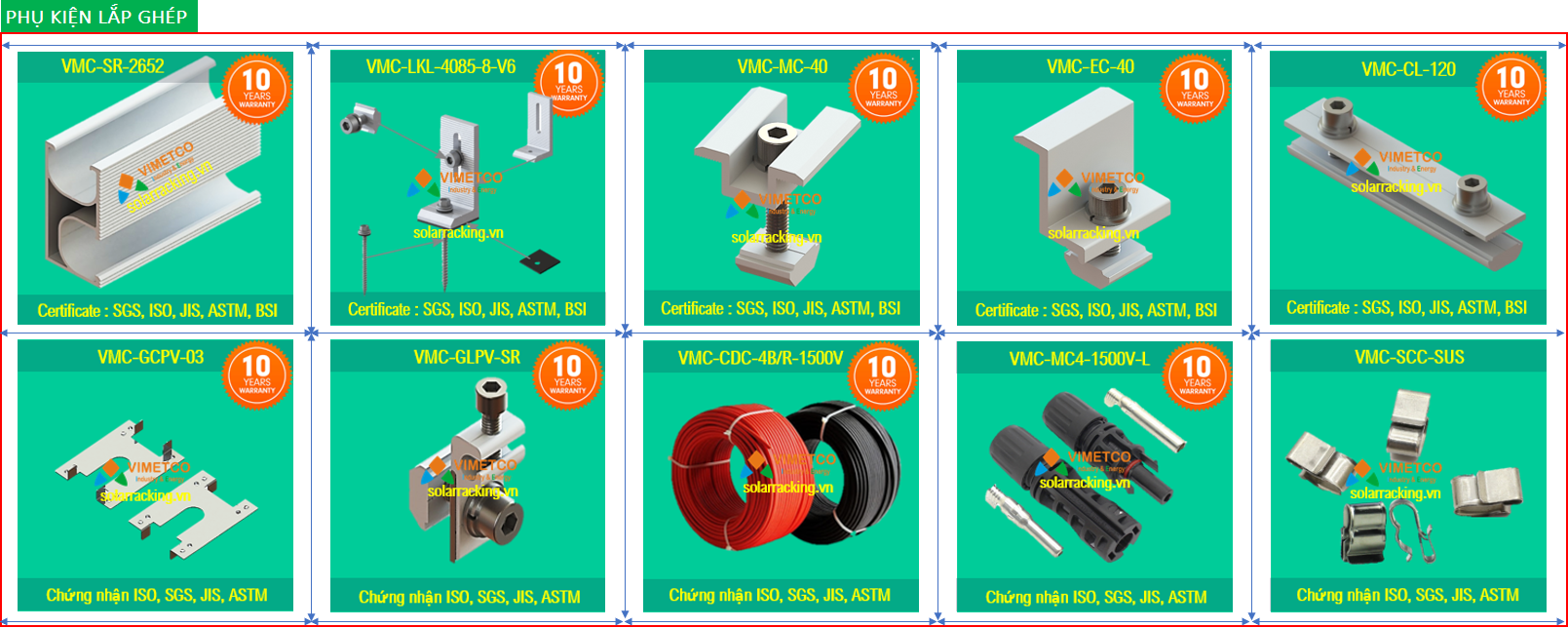

PHỤ KIỆN KHUNG GIÁ ĐỠ TẤM PIN MẶT TRỜI VIMETCO SẢN XUẤT:

Highly pre-assembled before shipment ensure an quicker installation work

Check and test Structure strictly for the use in extreme weather condition

Simpler design and less components make the solution more competitive

10 years' warranty, 30 years' life span
