Giải pháp lắp đặt tấm pin trên mái tôn Seamlock

Hầu hết các thành phần phụ kiện lắp đặt hệ thống Pin mặt trời Vimetco Solar được làm bằng nhôm anodized AL6005 và SUS304. Với việc không ngừng thiết kế và sáng tạo ra các kết cấu tối ưu, lắp ghép linh hoạt mang tới cho khách hàng sự hài lòng khi sử dụng, Phụ kiện do Vimetco Solar sản xuất có thể được áp dụng cho hệ thống điện mặt trời lắp đặt trên mái nhà phổ biến và dưới mặt đất. Phụ kiện lắp đặt pin mặt trời của Vimetco Solar đa dạng Bao gồm các loại thanh ray ( Solar Rail ), các loại kẹp tấm Pin ( Mid Clamp, End Clamp), các bích tiếp đất, các loại giải pháp ép cọc, móng vít cho hệ pin mặt trời lắp dưới mặt đất, Kẹp cáp, Chân gá chữ L, chân gá mái ngói, giắc cắm MC chuyên dụng cho hệ thống Pin mặt trời .vv..

Hệ thống kết cấu khung giá đỡ tấm pin trên mái tôn Seamlock 55A/B/C

ĐẶC ĐIỂM CỦA HỆ THỐNG:

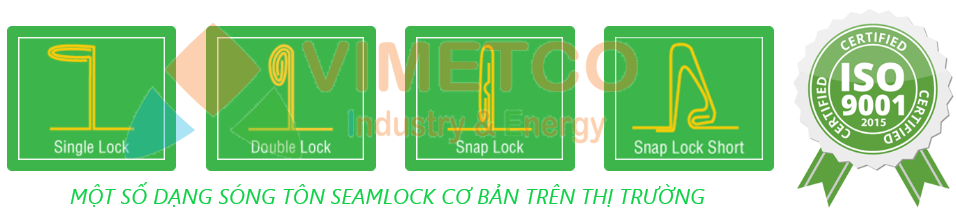

• Ứng dụng: Hệ mái tôn cài, sóng cao không dùng vít, loại sóng Seamlock 55A/ 55B / 55C

• Độ dốc mái: 10→30°, tôn dày từ 0.4→0.6 mm, khoảng cách xà gồ 10001400mm.

• Kích thước mỗi dãy : Từ 6 → 15 Tấm, lắp rail xuôi theo sóng tôn hoặc theo phương xà gồ.

• Độ cao mái: Có thể lên đến 20 m

• Thiết kế chịu gió : Lên đến ≥60 m/s ( H.S.A.T= 23 )

• Kiểu  tấm Pin: Loại có viền đóng khung nhôm

• Vật liệu:  Khung nhôm Anode  6005 -T6, Inox 304

     - Rail do Vimetco sản xuất: VMC-UNI-2238 / UNI-3240 / SR-H3045 / SR-H2850, VMC-SR-2645 / SR-2650 / SR-2652 / SR-3052

     - Phụ kiện chuyên dụng do Vimetco SX: Seamlock 55, Kẹp MC-40,EC-40,GLPV-SR...

• Độ dày lớp mạ Anode:  Từ 1520µm (AA15)

• Tuổi thọ kết cấu: Thiết kế trên 30 năm

• Điều kiện bảo hành : 10 Năm theo tiêu chuẩn và quy định NSX

    - Gió cấp 12 tương đương tốc độ gió 37m/s

    - Giật cấp 13 tương đương tốc độ gió 42m/s

    - Tuân thủ tiêu chuẩn về khí thải QCVN 19: 2009/BTNMT

    - Tuân thủ tiêu chuẩn về thiết kế kết cấu TCVN 5575 : 2012

Lời khuyên từ NSX:

- Hãy sử dụng linh kiện từ nhà sản xuất chuyên nghiệp, được kiểm định, đươc bảo hành.

- Các thông số giá trị lực được đo kiểm thực tế tại nhà máy Vimetco & kiểm định bởi SGS

-Sản phẩm được sản xuất theo tiêu chuẩn ISO 9001-2015. Chất lượng đạt chứng nhận bởi SGS đáp ứng các tiêu chuẩn về mác vật liệu và cơ tính: ASTM-B221M; EN 755-2:2008 ; EN ISO 7599:2018; JIS H4100 : 2006; TCVN 5838:1994. Sản phẩm phù hợp sử dụng cho hệ thống kết cấu, khung giá đỡ cho hệ thống điện mặt trời với tuổi thọ trên 30 năm.

Vimetco thiết kế gồm 5 giải pháp dưới đây:

GP01-UNI2238-SEAM55A

Liên hệ

GP03-SR2650-SEAM55A-D

Liên hệ

GP04-H3045-SEAM55A-N

Liên hệ

GP05-SEAM55A-S

Liên hệ
SALE
kep-seamlock-55a-s-120

Kẹp seamlock 55A-S-120

39.700₫ 42.000₫
SALE
kep-seamlock-55a-s-150

Kẹp seamlock 55A-S-150

47.100₫ 50.000₫
SALE
kep-seamlock-55a-s-95

Kẹp seamlock 55A-S-95

32.300₫ 34.000₫
SALE
kep-seamlock-55a-s-ad-95

Kẹp seamlock 55A-S-AD-95

Liên hệ
SALE
bo-kep-seamlock-55a-d

Bộ kẹp Seamlock-55A-D

26.200₫ 29.000₫
SALE
bo-kep-seamlock-55a-n

Bộ kẹp Seamlock-55A-N

31.100₫ 33.000₫
SALE
kep-seamlock-55a-chan-l6

Kẹp Seamlock 55A+chân L6

35.400₫ 38.500₫
SALE
kep-seamlock-55a-chan-l8

Kẹp Seamlock 55A+chân L8

39.600₫ 43.000₫
SALE
bo-kep-seamlock-55c

Bộ Kẹp Seamlock 55C

20.100₫ 22.900₫
SALE
bo-kep-seamlock-55b

Bộ Kẹp Seamlock 55B

22.700₫ 25.000₫
SALE
kep-seamlock-55a-chan-l6

Kẹp Seamlock 55A+chân L6

35.400₫ 38.000₫
SALE
bo-kep-seamlock-55a

Bộ kẹp Seamlock-55A

21.400₫ 25.000₫
SALE
kep-seamlock-55b-chan-l6

Kẹp Seamlock 55B + Chân L6

27.600₫ 39.000₫
SALE
kep-seamlock-55b-chan-l8

Kẹp Seamlock 55B + Chân L8

35.200₫ 42.000₫
SALE
kep-seamlock-55c-chan-l6

Kẹp Seamlock 55C + Chân L6

30.700₫ 39.000₫
SALE
kep-seamlock-55c-chan-l8

Kẹp Seamlock 55C + Chân L8

34.800₫ 43.000₫
SALE
kep-song-ton-seamlock-55d

Kẹp sóng tôn Seamlock 55D

21.800₫ 23.000₫
